浮动盘管换热器

一、（半）容积式浮动盘管换热器产品概述：

        （半）容积式浮动盘管散热器选用了悬臂浮动盘管的形式，蒸汽在加热热水的过程中，盘管的上下浮动使盘管周围的水流破坏了层流传热。大大提高了传热能力，传热系数K≥3000W/㎡℃，同时由于水流的冲刷作用使管能悬臂自由浮动，胀缩自如，因而不易结水垢，若在长期使用过程中，积累了少量水垢，通过管子的膨胀，将能自动脱垢，因而长期使用换热能力不下降，效果良好。

二、（半）容积式浮动盘管换热器结构特点：

1、换热器的壳体有普通钢板和不锈钢板两种，传热管束均为紫铜管。

2、换热器的管程设计压力蒸汽型0.1-0.9MPa，水--水型≤1.6MPa；壳体分别配备0.6MPa、1.0MPa、1.6MPa三种规格、选用设备时要注意热源与设备性能相匹配。

3、由于本换热器传热效率高，须在换热器蒸汽进口管路上安装温度调节器（即温控器），以控制蒸汽流量和热水出水温度。

4、换热器的运输及安装，须用吊车等起重设备，严防滚动，换热器应与基础固定牢固，防止运行时产生振动，换热器四周应留出维修位置。

三、（半）容积式浮动盘管换热器优点：

      浮动盘管半容积式换热器型号 浮动盘管半容积式换热器优点：

     1,内置多组浮动盘管结构,动态传热,换热效率很高,相同容积的该产品的换热量分别相当于传统容积式换热器的6～9倍。

     2,其中半容积式的结构特点,使得贮水部分贮有15～30分钟的热水量,被加热的水头损失≤0.25米,因此它在设置一般自动温控阀的条件下,仍保持供水水压,水温平稳,安 全,节水,用水舒 适之特点。

     3,浮动盘管型半容积式换热器可以提高容积利用率。 浮动盘管型换热器的换热盘管距容器底可以近到100mm左右。

    4,本产品在用水量ji小或不可用水时可借助热水管网上循环泵的工作,维持罐内水温。

    5,本产品,螺旋换热管束材质以不锈钢,紫铜管为主要推荐材质,这样彻 底解决了壳体内部锈蚀较严重的问题,并有较强的换热效果。

    6,浮动盘管式半换热器采用分水立管,集水立管中置型。

   7,罐形小,重量轻,多台组合时为模块式拼装,不占空间,无需值守；

   8,浮动盘管式半换热器具有自动除垢功能

四、（半）容积式浮动盘管换热器规格型号：

1、YQ502FDL立式容积式换热器工况参数表（卫生热水进/出口温度15/65℃）

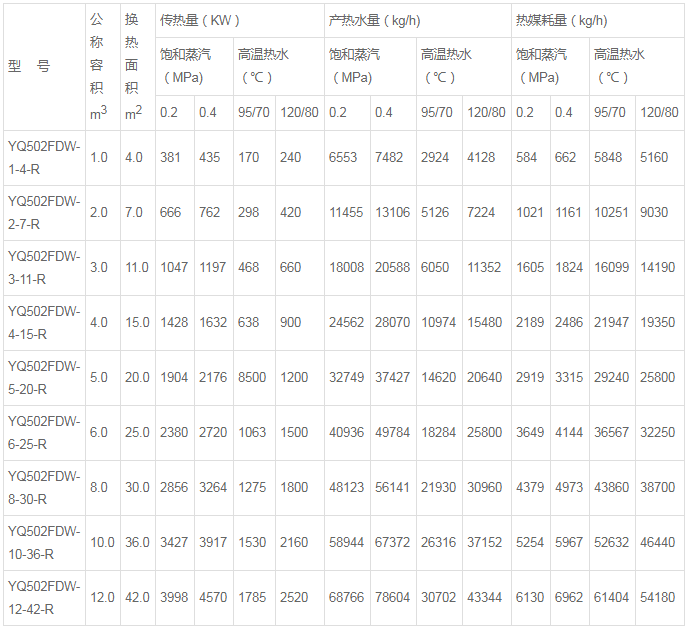

 2、YQ502FDW卧式容积式换热器工况参数表（卫生热水器/出口温度15/65℃）

五、（半）容积式浮动盘管换热器外形尺寸：

1 YQ502.FDL立式容积式浮动盘管换热器外形尺寸表

六、（半）容积式浮动盘管换热器设计选型：

        YQ502FD浮动盘管换热器适用于以蒸汽或高温热水为热媒的交换系统，完全可替代老式换热器。BFDB半即热式浮动盘管换热器贮水量小，启动速度快，适用范围广；BFDL/W容积式浮动盘管换热器量大，温度波动小，供热安 全稳定。

　　 1、设计时应先确定换热器的运行工况，即热媒进出口温度、冷媒进出口温度及流量、热负荷等，从而计算出所需换热器的换热面积。

　　 基本计算公式：Q = ε?K?F?Δt

　　 式中：Q--热负荷W　K--传热系数 w/m2?℃　F--换热面积m2

Δt--传热温差℃　ε--修正系数

　　 转换为选型公式：F = Q(ε?K?Δt)

　　 (1)热负荷Q：根据工程需要确定。

　　 (2)传热系数K：参考前述传热系数范围。

　　 (3)传热温差Δt：一般按算术平均温差估算：Δt= (T1+T2)-(t1+t2)

　　 式中：T1，T2--热媒进出口温度℃　t1,t2--冷媒进出口温度℃

　　 (汽水换热时按汽-水、水-水分两段计算平均温差较为准确；需精 确计算时宜采用对数平均温差)

　　 (4)污垢修正系数ε：一般取0.7～0.9，水质较差时取小值。

　　 2、根据换热器的承压状况选用合适的工作压力。

　　 3、根据工程实际设计适当数量的换热器，以保证连续、稳定的供水。

　　 4、选用YFD型换热器的换热面积应大于计算所得换热面积，且需考虑一定的富裕量。
