详细说明

管壳式换热器

一、列管式管壳换热器产品简介:

        列管式换热器是目前化工及酒精生产上应用ji广的一种换热器。它主要由壳体、管板、换热管、封头、折流挡板等组成。所需材质 ,可分别采用普通碳钢、紫铜、或不锈钢制作。在进行换热时,一种流体由封头的连结管处进入,在管流动,从封头另一端的出口管流出......

收藏
  • 商品说明
  • 产品参数

一、列管式管壳换热器产品简介:

        列管式换热器是目前化工及酒精生产上应用ji广的一种换热器。它主要由壳体、管板、换热管、封头、折流挡板等组成。所需材质 ,可分别采用普通碳钢、紫铜、或不锈钢制作。在进行换热时,一种流体由封头的连结管处进入,在管流动,从封头另一端的出口管流出,这称之管程;另-种流体由壳体的接管进入,从壳体上的另一接管处流出,这称为壳程列管式换热器。

二、列管式管壳换热器分类:

固定管板式

列管式换热器的结构比较简单、紧凑、造价便宜,但管外不能机械清洗。此种换热器管束连接在管板上,管板分别焊在外壳两端,并在其上连接有顶盖,顶盖和壳体装有流体进出口接管。通常在管外装置一系列垂直于管束的挡板。同时管子和管板与外壳的连接都是刚性的,而管内管外是两种不同温度的流体。因此,当管壁与壳壁温差较大时,由于两者的热膨胀不同,产生了很大的温差应力,以至管子扭弯或使管子从管板上松脱,甚至毁坏换热器。

为了克服温差应力须有温差补偿装置,一般在管壁与壳壁温度相差50℃以上时,为安 全起见,换热器应有温差补偿装置。但补偿装置(膨胀节)只能用在壳壁与管壁温差低于60~70℃和壳程流体压强不高的情况。一般壳程压强超过0.6Mpa时由于补偿圈过厚,难以伸缩,失去温差补偿的作用,就应考虑其他结构。

浮头式

换热器的一块管板用法兰与外壳相连接,另一块管板不与外壳连接,以使管子受热或冷却时可以自由伸缩,但在这块管板上连接一个顶盖,称之为"浮头",所以这种换热器叫做浮头式换热器。其优点是:管束可以拉出,以便清洗;管束的膨胀不变壳体约束,因而当两种换热器介质的温差大时,不会因管束与壳体的热膨胀量的不同而产生温差应力。其缺点为结构复杂,造价高。

填料函式

这类换热器管束一端可以自由膨胀,结构比浮头式简单,造价也比浮头式低。但壳程内介质有外漏的可能,壳程中不应处理易挥发、易燃、易爆和有毒的介质。

U型管式

U形管式换热器,每根管子都弯成U形,两端固定在同一块管板上,每根管子皆可自由伸缩,从而解决热补偿问题。管程至少为两程,管束可以抽出清洗,管子可以自由膨胀。其缺点是管子内壁清洗困难,管子更换困难,管板上排列的管子少。优点是结构简单,质量轻,适用于高温高压条件。

涡流热膜

涡流热膜换热器采用新的涡流热膜传热技术,通过改变流体运动状态来增加传热效果,当介质经过涡流管表面时,强 力冲刷管子表面,从而提高换热效率。高可达10000W/m2℃。同时这种结构实现了耐腐蚀、耐高温、耐高压、防结垢功能。其它类型的换热器的流体通道为固定方向流形式,在换热管表面形成绕流,对流换热系数降低。

据【换热设备推广中 心】的资料显示,涡流热膜换热器的很大特点在于经济性和安 全性统一。由于考虑了换热管之间,换热管和壳体之间流动关系,不再使用折流板强行阻挡的方式逼出湍流,而是靠换热管之间自然诱导形成 交替漩涡流,并在保证换热管不互相摩擦的前提下保持应有的颤动力度。换热管的刚性和柔性配置良好,不会彼此碰撞,既克服了浮动盘管换热器之间相互碰撞造成损伤的问题,又避免了普通管壳式换热器易结垢的问题。

涡流热膜换热器性能特点:

1.高 效节能,该换热器传热系数为6000-8000W/m2.0C;

  2.全不锈钢制作,使用寿命长,可达20年以上,十年内出现换热器质量问题免费更换;

  3.改层流为湍流,提高了换热效率,降低了热阻;

  4.换热速度快,耐高温(400℃),耐高压(2.5Mpa);

  5.结构紧凑,占地面积小,重量轻,安装方便,节约土建投资;

  6.设计灵活,规格齐全,实用针对性强,节约资金;

  7.应用条件广泛,适用较大的压力、温度范围和多种介质热交换;

  8.维护费用低,易操作,清垢周期长,清洗方便。

  9.采用纳米热膜技术,显著加大传热系数。

  10.应用领域广阔,可广泛用于热电、厂矿、石油化工、城市集中供热、食品医药、能源电子、机械轻工等领域。

涡流热膜换热器性能对比:


折流挡板

为提高壳程流体流速,往往在壳体内安装一定数目与管束相互垂直的折流挡板。折流挡板不仅可防止流体短路、增加流体流速,还迫使流体按规定路径多次错流通过管束,使湍动程度大为增加。常用的折流挡板有圆缺形和圆盘形两种,前者更为常用。

多壳程

列管式换热器须从结构上考虑热膨胀的影响,采取各种补偿的办法,消除或减小热应力,根据所采取的温差补偿措施。

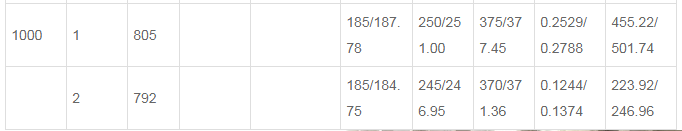

三、列管式换热器涡流热膜换热器技术参数:

石家庄宇泉环保设备股份有限公司成立于2004年,注册资金3500万元,位于石家庄市元氏县槐西工业园区,占地60余亩、建有高标准厂房16000平方米,现有员工100多名,其中工程师技术人员20余人。公司现有过滤设备、压力容器、供水设备、换热设备、节能锅炉五大系列几十个品种。
