无负压变频供水机组

一、无负压供水设备产品综述:

        1、石家庄宇泉环保设备有限公司无负压供水设备致力于环保、节能

　　随着社会经济技术的发展进步，市政供水系统水质标准逐步提高，供水能力不断增强。为适应社会发展要求，自动给水设备必然要朝着一定的目标发展，这个目标就是高效节能、卫生安全、低噪音、操作方便、运行可靠、有利于节约用水。

　　YQWFG系列产品的典型应用是：直接以市政管网为水源，形成连续密闭的接力增压供水方式，这种应用方式彻底避免了传统2次增压供水系统造成的水质标准降低和各种水源污染问题，完全保持了市政水源的国家水质标准；充分利用市政水源本身压力势能，差多少补多少，切实有效地、大限度地发挥了变频调速的节能效果。

　　YQWFG给水设备特别适合市政供水充足地区选用。在其适用场合可大幅度降低供水系统设备投资，并可大幅度降低设备运行费用。

　　YQWFG给水设备即使市政管网供水不足，也不会冲击管网，并自动调节水源能力。

        2、型号含义

　　YQWFG系列成套设备型号含义示例如下：

     3、宇泉环保无负压供水设备产品特点：

    (1)不用建水池(水箱)，节省了建筑面积，大幅降低了给水系统建设投资。

    (2) 高效节能：充分利用市政水源本身具有的压力势能，差多少补多少，切实有效地、大限度地发挥了变频调速的节能效果，大幅降低运行费用。

    (3)卫生安全：构成连续密闭的增压供水方式，完全保持了市政水源的水质卫生标准，从根本上避免了增压系统造成的水质标准降低和各种水源污染问题。

    (4)有利于节约用水，与传统水池相比，密闭的结构杜绝了溢流、清洗浪费的水资源。

    (5)运行噪声低：HLWFG系列产品采用全变频调速方案时，大部分时间特别在夜间处于低速低噪声运行工况。

    (6)采用规范通用的控制系统技术方案，可换用任意厂商的变频器、调节器、P L C和其它元器件，调试维修特别方便，为产品的终身售后服务奠定了良好基础，不会因技术进步而导致售后服务问题。

    (7)可选配各种通讯接口、协议，从而可连接各种人机界面、监控计算机、可与各种控制网络，通信网络相联接，适用于特殊、复杂的运行控制和联网监控要求。可为用户配套监控软件。

二、宇泉环保无负压供水设备应用说明:

　   YQWFG给水设备的基本应用，是以市政管网为水源，形成密闭的连续接力增压供水方式，这与通常的经水池(水箱)中转二次增压供水设备相比大为不同。

　　在接力增压供水方式中，为了减小直接抽吸对市政供水的影响，在自来水进入设备后，在设备内部设承压自调装置。对市政供水具有缓冲补偿作用，并可以避免产生负压，从而防止对市政管网造成抽吸。

　　1、设备组成

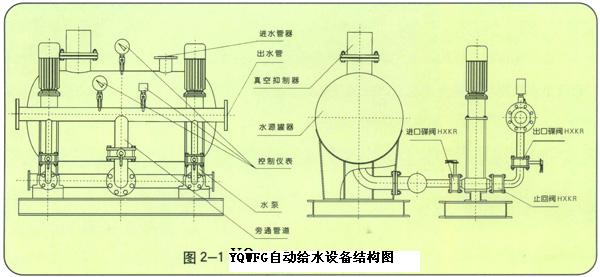

　　成套设备一般由入口水源调节罐(蚀压补偿罐)、水泵机组、隔离切换阀(选购件)、变频控制柜、控制仪表等组成，设备结构如图2—1所示。图2—2是设备经现场配管配阀连接后构成的管路系统示意图。

     2、运行原理

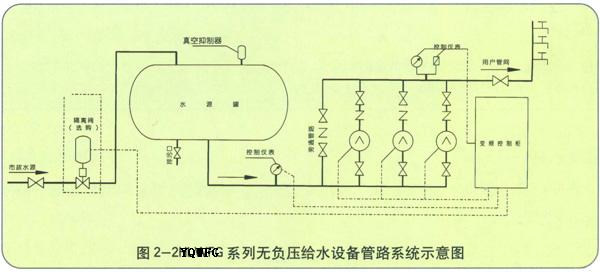

     图2—2表示的应用系统示意图：

     (1)当市政管网本身满足供水需求时，设备处于停机状态，市政水源通过水源罐、旁通管路直接向用户管网供水。

     (2)当市政管网欠压(但允许抽吸)时，设备自动启动，在原有水压基础上变频调速接力增压供水，由于按"差多少，补多少"的原则增压，所以在给水流量范围内即满足了用户恒压供水的需求，同时又实现了高效节能运行。运行过程中密闭的水源罐只相当于一段管路，新鲜卫生的自来水不断流过水源罐，不会遭受外界污染。

     (3)当市政水源压力太低(不允许抽吸时)，系统将自动切换到以水源罐为水源增压供水，水源罐上部设有自动调节阀，分腔内储备气可自动进入罐体，从而保证罐容积可全部被有效利用，这时水源罐的作用相当于水箱。

　　有2种水源自动切换方式：

　　a、用电动阀做隔离切换：需选购一只电动阀及控制仪表，当市政水源入口压力降到允许抽吸的极低压力时(可设定)，自动关闭电动阀，设备将切换到以水源罐为水源自动供水。市政水源压力正常后再开启电动阀，再次返回市政管网水源。

　　b、靠水力自然切换：不设隔离电动阀，但如果水源罐出水流量(设备供水流量)大于市政管路进水时，罐内的贮存水量自然会补偿市政水源的不足，这时设备的抽吸作用造成水源罐内压力降低，使补气腔空气自动进入罐体，可避免对市政管网造成负压抽吸作用(既所谓无负压无吸程)。实际工程中可考虑选购廉价的节流阀代替电动阀，限制自来水进水流量，供水不足部分靠水源罐补偿。

　　c、当市政水源供水不足且水源罐贮水也已消耗完，设备会自动停机(禁止运行)。水源正常后自动恢复运行。
